انواع قالب صنعتی در دستگاه‌های تزریق و بادکن پلاستیک؛ راهنمای کامل انتخاب قالب مناسب
قالب، قلب هر خط تولید قطعات پلاستیکی است؛ چه در دستگاه‌های تزریق پلاستیک و چه در دستگاه‌های بادکن (بلو مولدینگ). کیفیت، دقت ابعادی و حتی سرعت تولید محصول نهایی، مستقیماً به طراحی و جنس قالب وابسته است. در این راهنما از ماشین بازار، انواع قالب صنعتی مورد استفاده در دستگاه‌های تزریق و بادکن پلاستیک را معرفی می‌کنیم و نکات فنی لازم برای انتخاب قالب مناسب کسب‌وکار شما را بررسی می‌کنیم.
نقش قالب در دستگاه‌های تزریق و بادکن پلاستیک
قالب صنعتی، حفره یا مجموعه‌ای از حفره‌هاست که مواد پلاستیکی مذاب یا پریفرم گرم‌شده در آن شکل نهایی خود را می‌گیرد. در دستگاه تزریق پلاستیک، مواد مذاب تحت فشار بالا به داخل حفره قالب تزریق می‌شود و پس از خنک‌شدن، قطعه نهایی از قالب خارج می‌گردد. در دستگاه‌های بادکن نیز پریفرم یا پاریسون با فشار هوا در داخل قالب باد می‌شود تا شکل ظرف یا بطری را به خود بگیرد. طراحی دقیق قالب روی موارد زیر تاثیر مستقیم دارد:
سرعت چرخه تولید (Cycle Time)، میزان پرت و ضایعات مواد، دقت ابعادی و یکنواختی ضخامت جداره محصول، و طول عمر قالب در تولید انبوه.
انواع قالب تزریق پلاستیک

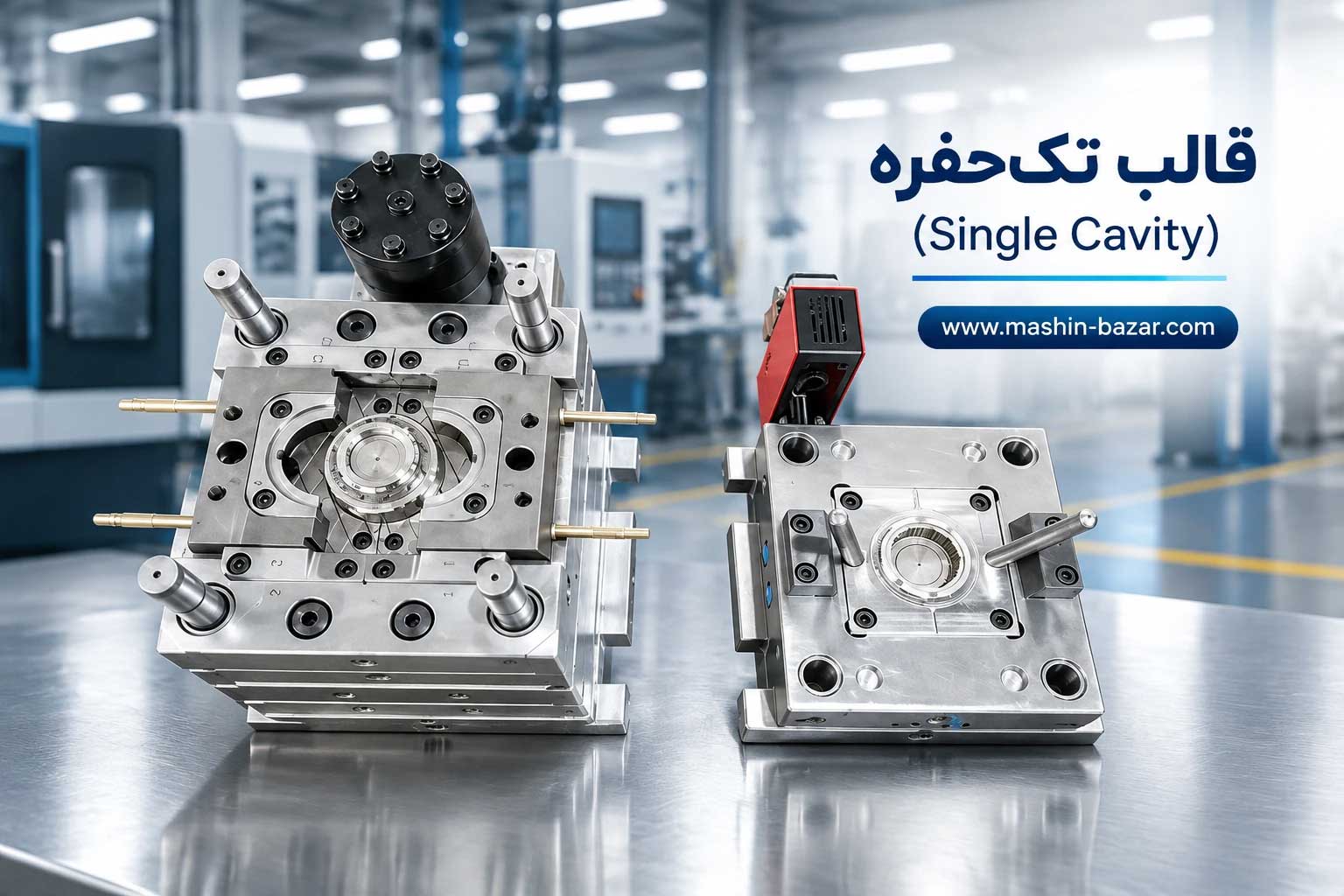

قالب تک‌حفره (Single Cavity)
در هر سیکل تزریق، فقط یک قطعه تولید می‌کند. مناسب قطعات بزرگ، پیچیده یا تولید در تیراژ محدود؛ هزینه ساخت پایین‌تر اما سرعت تولید کمتر است.

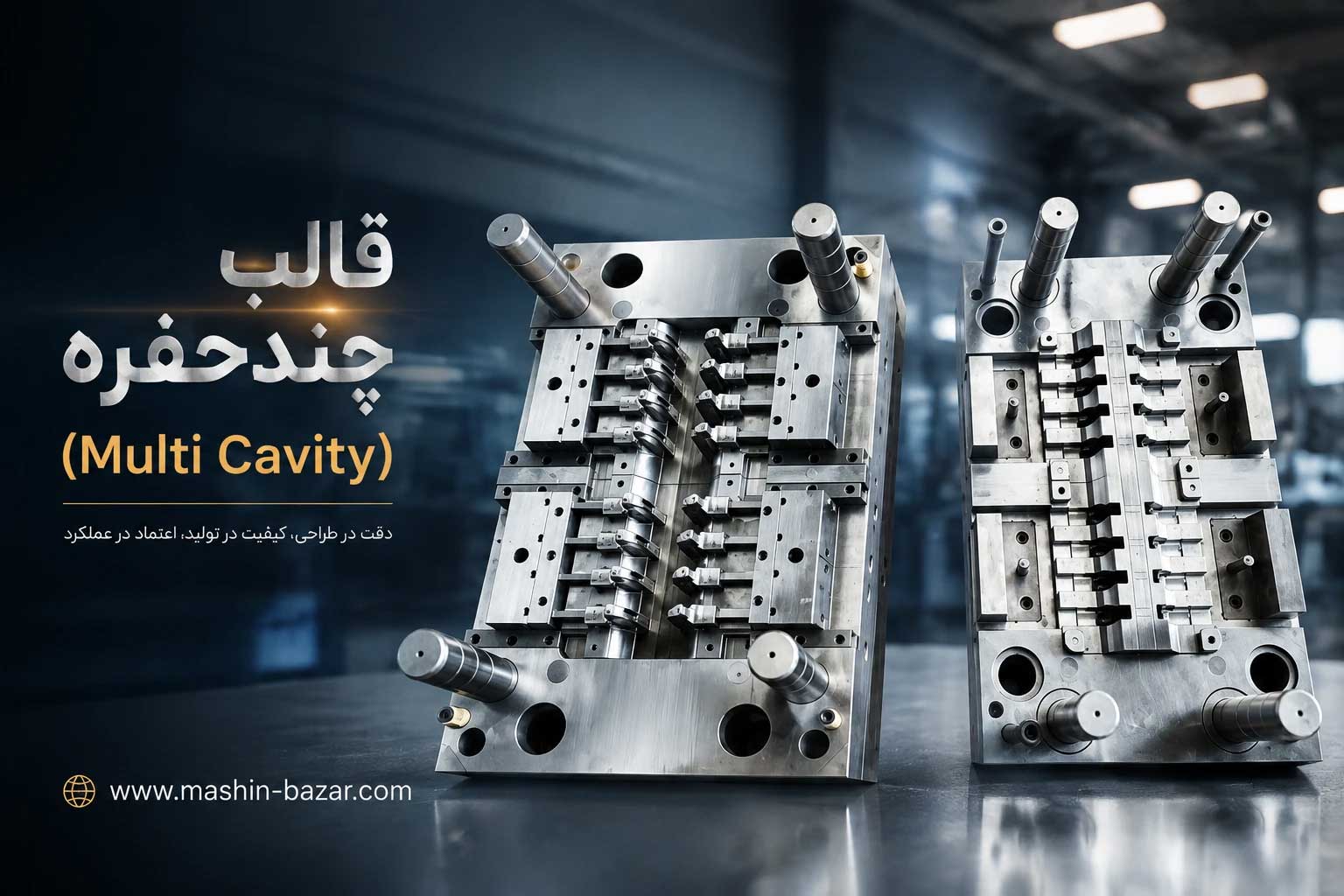

قالب چندحفره (Multi Cavity)
در هر سیکل، چندین قطعه یکسان همزمان تولید می‌شود. برای تیراژ بالا و قطعات کوچک (مانند درب بطری یا قطعات بسته‌بندی) بسیار اقتصادی است.
نوع سوم، قالب خانواده (Family Mold) است که در آن چند قطعه متفاوت (اما مرتبط با هم، مانند بدنه و درب یک محصول) در یک سیکل تزریق تولید می‌شوند. این نوع قالب برای کاهش هزینه مونتاژ و افزایش بهره‌وری خط تولید کاربرد دارد، هرچند طراحی آن پیچیده‌تر و پرهزینه‌تر از قالب‌های معمولی است.
انواع قالب دستگاه‌های پلاستیک بادی (بادکن)

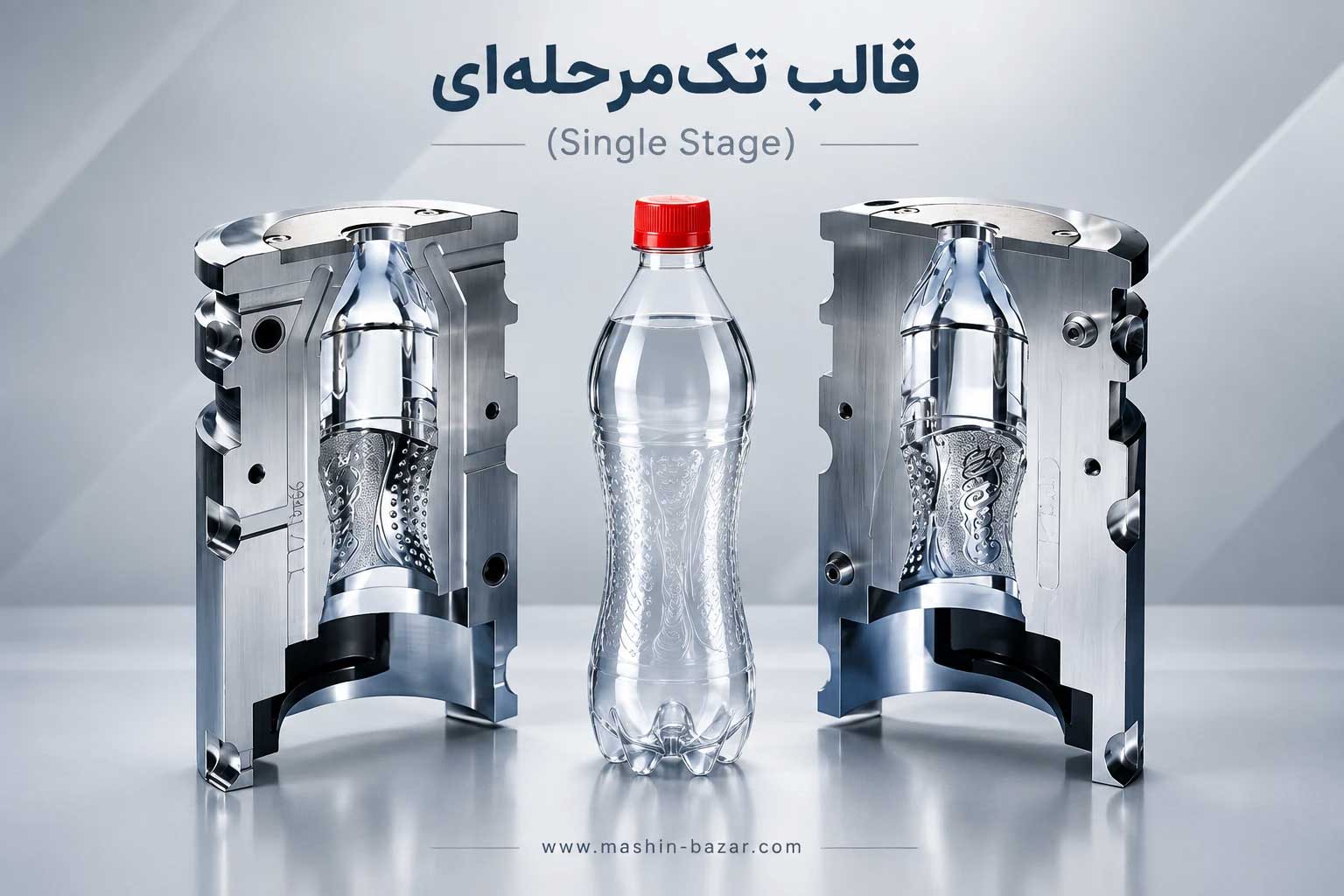

قالب تک‌مرحله‌ای (Single Stage)
در دستگاه‌های بادکن تک‌مرحله‌ای، پریفرم و بادکردن بطری در یک دستگاه و معمولاً یک قالب ترکیبی انجام می‌شود؛ مناسب تولید در مقیاس کوچک تا متوسط با انعطاف بالا در تغییر طرح محصول.

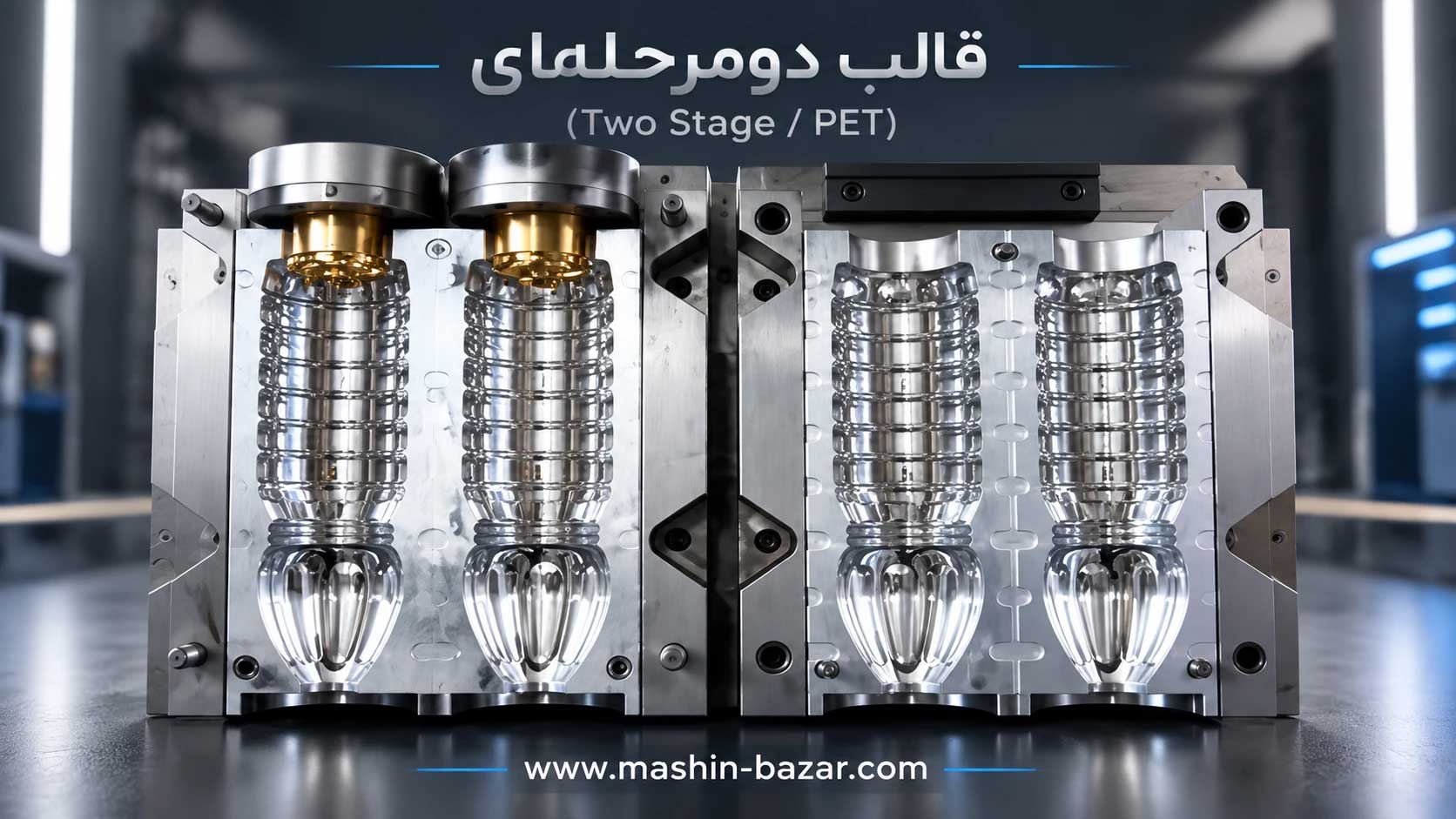

قالب دومرحله‌ای (Two Stage / PET)
ابتدا پریفرم در دستگاه تزریق پریفرم ساخته می‌شود، سپس در دستگاه بادکن پت با قالب اختصاصی باد می‌شود. این روش برای تولید انبوه بطری‌های PET (آب معدنی، نوشابه، روغن) استاندارد صنعت است.
جنس و طراحی قالب بادی باید متناسب با نوع پلیمر (PET، HDPE، PP و …) و ضخامت جداره مورد نیاز محصول انتخاب شود. قالب‌های بادی معمولاً از دو یا چند نیمه تشکیل شده‌اند که هنگام باد شدن محصول به هم قفل می‌شوند و کانال‌های خنک‌کاری داخلی، سرعت چرخه تولید را تعیین می‌کنند.
جنس و متریال قالب صنعتی
| جنس قالب | مزیت اصلی | کاربرد پیشنهادی |
|---|---|---|
| فولاد ابزار (Tool Steel) | عمر بسیار بالا، مقاومت در برابر سایش | تولید انبوه و تیراژ بالا (میلیونی) |
| فولاد پیش‌سخت‌شده | تعادل قیمت و دوام | تیراژ متوسط، اکثر قالب‌های صنعتی |
| آلومینیوم | ساخت سریع‌تر و ارزان‌تر، خنک‌کاری بهتر | نمونه‌سازی، تیراژ پایین و آزمایشی |
نکات فنی انتخاب قالب مناسب
۱. تیراژ تولید: برای تیراژ بالا، قالب فولادی چندحفره توجیه اقتصادی دارد؛ برای تیراژ پایین، آلومینیوم یا قالب تک‌حفره مقرون‌به‌صرفه‌تر است.
۲. سیستم خنک‌کاری: کانال‌های خنک‌کاری مناسب، زمان سیکل را کاهش داده و از تاب‌برداشتن قطعه جلوگیری می‌کند.
۳. سیستم گیت و راهگاه: نوع و محل گیت تزریق روی ظاهر نهایی، مقاومت مکانیکی و میزان پرت قطعه تاثیر می‌گذارد.
۴. تلورانس ابعادی: برای قطعات دقیق (مانند لوازم پزشکی یا بسته‌بندی دارویی) باید قالب با تلورانس بسیار پایین ساخته شود.
۵. سازگاری با دستگاه: ابعاد و وزن قالب باید با ظرفیت کلمپ و فاصله میله‌های دستگاه تزریق یا بادکن هماهنگ باشد.
هزینه و زمان ساخت قالب
هزینه ساخت قالب صنعتی به عواملی مانند تعداد حفره، پیچیدگی طراحی، جنس فولاد و ابعاد قطعه بستگی دارد و از چند ده میلیون تومان برای قالب‌های ساده تک‌حفره تا چند میلیارد تومان برای قالب‌های چندحفره پیچیده صنعتی متغیر است. زمان ساخت نیز معمولاً بین ۳ تا ۱۲ هفته طول می‌کشد. به همین دلیل توصیه می‌شود پیش از سفارش قالب، مشاوره فنی دقیقی درباره طرح محصول، تیراژ مورد نیاز و نوع دستگاه دریافت کنید.
مشاوره رایگان طراحی و ساخت قالب صنعتی
کارشناسان پلاستیک های بادی پارس در کنار تولید دستگاه‌های تزریق و بادکن پلاستیک، طراحی و ساخت قالب اختصاصی متناسب با محصول شما را نیز انجام می‌دهند:
📍 آدرس: تهران، کیلومتر ۱۷ جاده مخصوص کرج، خیابان داروپخش، کوچه دوم، بن‌بست پارس، پلاک ۳
☎ تلفن: ۰۲۱۴۴۹۸۳۱۰۹ | ۰۹۰۰۱۵۷۸۳۶۷
🌐 وب‌سایت: www.pars-bm.com
سوالات متداول
تفاوت قالب تزریق و قالب بادکن چیست؟
قالب تزریق برای شکل‌دهی مواد مذاب تحت فشار بالا استفاده می‌شود، در حالی‌که قالب بادکن برای باد کردن پریفرم یا پاریسون با فشار هوا طراحی شده و معمولاً از دو نیمه قابل‌باز‌شدن تشکیل می‌شود.
عمر مفید یک قالب صنعتی چقدر است؟
قالب‌های فولادی با کیفیت، بسته به نوع نگهداری، می‌توانند بین چند صد هزار تا چند میلیون سیکل تولید عمر مفید داشته باشند.
آیا می‌توان قالب موجود را برای دستگاه جدید استفاده کرد؟
در صورتی‌که ابعاد صفحات قالب، فاصله میله‌ها و ظرفیت کلمپ دستگاه جدید با قالب سازگار باشد، امکان استفاده مجدد وجود دارد؛ در غیر این‌صورت نیاز به طراحی قالب جدید است.
هزینه ساخت قالب اختصاصی چقدر است؟
هزینه به تعداد حفره، جنس فولاد و پیچیدگی طراحی بستگی دارد؛ برای استعلام دقیق بهتر است طرح محصول و تیراژ مورد نیاز خود را با کارشناسان فنی در میان بگذارید.
